Расчет рабочих параметров трубопроводов из PPR

Основным рабочим параметром для трубопроводов системы отопления является соотношение температуры и давления, при котором обеспечивается их бесперебойная работа на протяжении всего периода эксплуатации. Допустимые эксплуатационные параметры труб указаны в таблице.

Допустимые эксплутационные параметры трубопроводов PPR согласно DIN 8077/1997.



Температура (°С)

Период эксплуатации (годы)

Напорная серия

Температура (°С)

Период эксплуатации (годы)

Напорная серия

PN20

Ital / Stabi

PN20

Ital / Stabi

макс. давление при эксплуатации

макс. давление при эксплуатации

10

1

35,0

35,0

60

1

15,4

15,4

5

33,2

33,2

5

14,3

14,3

10

32,1

32,1

10

13,8

13,8

25

31,1

31,1

25

13,3

13,3

50

30,3

30,3

50

12,7

12,7

20

1

30,0

30,0

70

1

13,0

13,0

5

28,1

28,1

5

11,9

11,9

10

27,3

27,3

10

11,7

11,7

25

26,5

26,5

25

10,1

10,1

50

25,7

25,7

50

8,5

8,5

30

1

25,5

25,5

80

1

10,9

10,9

5

23,9

23,9

5

9,6

9,6

10

23,1

23,1

10

8,0

8,0

25

22,3

22,3

25

6,4

6,4

50

21,8

21,8

95

1

7,7

7,7

40

1

21,5

21,5

5

5,0

5,0

5

20,2

20,2

Коэффициент безопасности 1,5

10

19,6

19,6

25

18,8

18,8

50

18,3

18,3

50

1

18,3

18,3

5

17,0

17,0

10

16,5

16,5

25

15,9

15,9

50

15,4

15,4




Примечания: Таблица составлена с использованием в расчетах величины коэффициента безопасности 1.5.

Фитинги по системе «Розма Ital» типа PPR изготавливаются для предельного напорного ряда РN20.



Примеры расчетов рабочих параметров для трубопроводов PPR в сетях отопления

1. Задачи общего типа при расчете систем отопления

В ходе проектирования отопительной системы решающее значение имеет выбор материала труб. Трубопроводы «Розма Ital» типа PPR Ital предназначены для использования в системах центрального отопления. Отопительная система с полипропиленовыми трубами рассчитывается по таким же методам, как аналогичная система с металлическими трубами. Отличие заключается лишь в способе прокладки, поскольку полипропиленовые трубы прокладывать открыто нежелательно. Исключение составляют случаи прокладки трубопроводов в монтажных и технических помещениях. Эти рекомендации необходимо учитывать в ходе проектирования отопительной системы, выбирая наиболее функциональные, экономичные и безопасные решения.

При проектировании составляются принципиальные схемы разводки трубопроводов исходя из принятого типа системы (однотрубная либо двухтрубная), выбираются методы защиты труб от различных видов повреждений, способ компенсации линейных расширений, материал изоляции трубопроводов и т.п. Конечным результатом правильно разработанного проекта станет эффективная, долговечная и надежная система отопления, не нарушающая эстетических свойств помещения.

2. Расчет продолжительности эксплуатации трубопроводов в отопительных системах

Для расчета срока эксплуатации труб отопительной системы требуются такие исходные данные:

предельная температура теплоносителя в системе[°С];

предельное рабочее давление [МПа];

наружный диаметр применяемых труб [мм];

толщина стенки трубы [мм];

величина коэффициента безопасности для отопительных систем;

длительность в месяцах отопительного сезона.

Прежде всего, вычисляется величина расчетного напряжения в стенках труб исходя из предельного рабочего давления по формуле:

где

 расчетное напряжение [МПа]

 наружный диаметр трубы [мм]

 толщина стенки трубы [мм]

 максимальное давление [МПа]

k — Коэффициент безопасности [для отопления 2,5]

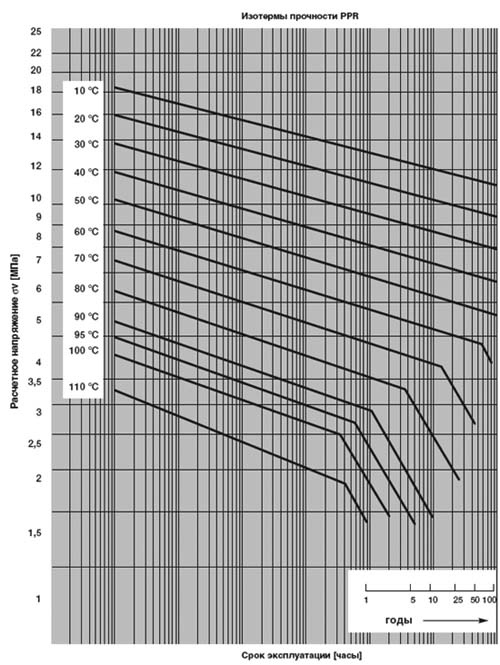

Полученное при расчете значение следует отложить по вертикальной шкале на графике.



Далее проводим горизонтальную линию из точки расчетного напряжения до пересечения с наклонной линией, которая представляет собой изотерму температуры теплоносителя. Вниз от точки пересечения проводим линию, перпендикулярную горизонтальной шкале, обозначающей время (в часах и годах). Полученное значение в месте пересечения шкалы даст расчетную продолжительность эксплуатации трубопроводов в случае непрерывной работы отопительной системы на протяжении всего года.

Для вычисления реального срока эксплуатации труб необходимо применить поправочный коэффициент, который определяется делением количества месяцев в календарном году на количество месяцев отопительного периода. В результате получаем расчетную продолжительность эксплуатации трубопроводов отопления при условии соблюдения всех правил монтажа системы и ее последующей эксплуатации.

3. Пример расчета продолжительности эксплуатации трубопроводов в отопительных системах

Расчетные данные:

— применяется труба Ф20х3.4 мм;

— предельная температура воды 80°С

— предельное рабочее давление 0,22 МПа;

— длительность отопительного периода 7 мес;

— коэффициент безопасности 2,5.

По графику выбираем изотерму, соответствующую принятой температуре теплоносителя (80°С) и определяем расчетную продолжительность эксплуатации трубопроводов в случае непрерывной работы отопительной системы, которая составляет 216 тысяч часов или 25 лет.

С учетом реальной продолжительности отопительного периода:

4. Корректировка расчетной продолжительности эксплуатации трубопроводов PPR

При несоответствии полученной в ходе расчета продолжительности эксплуатации трубопроводов установленным требованиям необходимо выполнить корректировку проектных решений: понизить рабочее давление в системе либо уменьшить рабочую температуру. После этого расчет повторяют с новыми значениями давления либо температуры, в результате расчетная продолжительность эксплуатации труб увеличивается.
