Системы настенного отопления Uponor

Для прокладки обогревательных петель применяются трубы для отопления Uponor evalPEX-a Ø14 мм или Uponor PE-RT/AL/PE-RT Ø14, Ø16 мм.

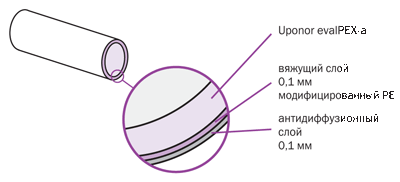

Труба для отопления Uponor evalPEX-a снабжена особым антидиффузионным барьером EVOH в соответствии с требованиями норм DIN 4726. Антидиффузионный барьер предназначен для защиты системы от кислородной диффузии.

Технические данные трубы Uponor evalPEX-a



Тип трубы

Внешний диаметр х толщ.стенки (мм)

Внутренний диаметр (мм)

Объем (л/100м)

Масса (кг/100м)

Длина (м)

Uponor evalPEX-a 6 бар, 95°C

14 x 2,0

10,00

7,9

8,2

100

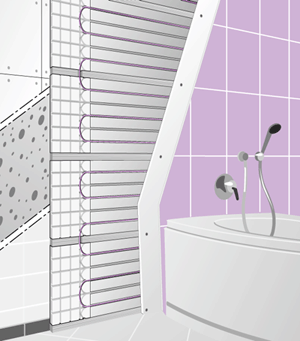

Система настенного отопления
Трубы Uponor evalPEX-a

Установки для настенного отопления выполняются в стандартной штукатурке (так называемая «мокрая» система) или с использованием плит AL и последующей отделкой из гипсокартонных листов («сухая» система).

Поверхностное настенное отопление обладает схожими свойствами с напольным отоплением. Отличие состоит в том, что:

  1. Обеспечивается более высокая термическая производительность за счет повышения предельной температуры отапливаемой поверхности до 35°C.
  2. Допускается выполнять защитный слой труб для отопления меньшей толщины (примерно 15 мм против 45 мм для напольного отопления), благодаря чему обеспечивается более эффективное регулирование температуры в помещении и снижается термическая инерция. Такой тип отопления можно применять при выполнении реставрации зданий (общая толщина покрытия составляет 3…4 см).
  3. Настенное покрытие обычно обладает низким термическим сопротивлением (для напольного отопления его значение не должно превышать 0.15 м2K/Вт).
  4. В летний период установка может применяться для охлаждения.
  5. Путем излучения выделяется 90% тепла, а путем конвекции — 10%.
Пример схемы установки

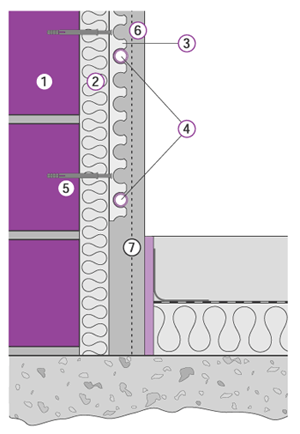

Сечение стены с настенным отоплением
  1. Стена
  2. Изоляция (если требуется)
  3. Монтажная шина
  4. Труба Uponor
  5. Крепящие штифты
  6. Слой штукатурки или гипса
  7. Сетка со стекловолокном
  8. Прессованное настенное колено 90° с деаэрирующим клапаном



Технические указания:

  1. Настенное отопление может применяться совместно с напольным. Такой вариант чаще всего используется при небольших размерах помещениях.
  2. Следует выполнять деаэрацию установки.
  3. Штукатурка должна обладать устойчивостью к температурам не менее 50°C, хорошей теплопроводностью (не менее 0.37 Вт/мK) и незначительным термическим удлинением.
  4. Как правило, для обеспечения необходимой потребности в тепле достаточно поверхности одной стены. Отопительные петли рекомендуется располагать возле оконных проемов – желательно непосредственно под ними.
  5. Размещение мебели может мешать правильному распределению тепла, выделяемого отопительной поверхностью, по помещению. Для предотвращения этого, мебель следует отодвинуть от стены примерно на 5 см.
  6. Во избежание появления трещин на стене, штукатурку следует выполнять по стекловолоконной сетке с ячейкой не менее чем 7×7 мм.
  7. Для компенсации возможных термических удлинений следует использовать граничную ленту.
  8. При недостаточном утеплении здания, необходимо с внутренней стороны выполнить дополнительную теплоизоляцию толщиной примерно 30 мм.
  9. Расстояние от дверных и оконных проемов до труб должно быть не менее 0.1 м.
