Характеристики трубопроводов Uponor
Основные характеристики труб для отопления и водоснабжения Uponor -Pex:
- Высокая устойчивость к действию низких и высоких температур в диапазоне -110°С …+110°С (предельная рабочая температура составляет +95°С);
- Гладкая внутренняя поверхность трубы с коэффициентом шероховатости всего 0.0005 мм;
- Высокая устойчивость к воздействию химических соединений (материал обладает инертностью к более чем 300 химическим соединениям, в числе которых концентрированные щелочи и кислоты);
- Высокая устойчивость к механическим нагрузкам;
- Память формы на молекулярном уровне;
- Гигиеничность;
- Безопасность для окружающей среды (при горении полиэтилена РЕХ-а выделяется только углекислый газ и вода);
- Низкий уровень звукопроводимости, что обеспечивает бесшумную работу системы;
- Повышенная устойчивость к гидравлическим ударам;
- Стойкость к истиранию;
- Способность переносить многократные циклы замораживания-размораживания воды;
- Очень высокая устойчивость к усталостному разрушению;
- На гладкой внутренней поверхности трубопроводов не оседают различные механические и химические отложения;
- Коэффициент теплопроводности достаточно низкий;
- Благодаря высокой эластичности, трубу можно изгибать на необходимый угол методом холодного гнутья;
- Возможность самокомпенсации линейных температурных расширений;
- Простой монтаж;
- Возможность прокладки скрыто (в штробах стен или в конструкции пола);
- Возможность прокладки при низких температурах (до -15° С);
- Длительный срок эксплуатации трубопроводов – не менее 50 лет;
- Кроме соединительных изделий из латуни, применяются соединительные изделия, выполненные из пластмассы PPSU.
Линейные удлинения труб Uponor -PEX.
Из-за высокого коэффициента линейного удлинения труб для отопления и водоснабжения Uponor –PEX, рекомендуется выполнять прокладку в защитной гофрированной трубе.
Минимальный радиус изгиба труб.
Радиус изгиба, по которому допускается изгибать трубы для отопления и водоснабжения Uponor, зависит толщины стенки и типа трубы, а также от температуры трубопровода. Трубы диаметром более чем 32 мм не рекомендуется изгибать вручную по минимальному радиусу изгиба.
| Холодный изгиб | 8 x Do |
| Холодный изгиб с металической дугой | 5 x Do |
| Горячий изгиб | 5 x Do |
Do — внешний диаметр.
Характеристика материала
| Механические параметры | Значение | Единица измерения | Стандарт |
| Плотность | 0,938 | г/см3 | |
| Предел прочности на разрыв (при 20°C) | 19÷26 | N/мм2 | DIN 53455 |
| Предел прочности на разрыв (при 100°C) | 9÷13 | N/мм2 | |
| Модуль упругости (при 20°C) | 800÷900 | N/мм2 | DIN 53457 |
| Модуль упругости (при 80°C) | 300÷350 | N/мм2 | |
| Удлинение на разрыв (при 20°C) | 350÷550 | % | DIN 53455 |
| Удлинение на разрыв (при 100°C) | 500÷700 | % | |
| Влагопоглощение (при 22°C) | 0,01 | mg/4d | DIN 53472 |
| Коэф. трения по отношению к стали | 0,08÷0,1 | ||
| Проницаемость кислорода (при 20°C) | 80 | м3мм/м3xсуткиxатм | ASTM D1434 |
| Проницаемость кислорода (при 55°C) | 250 | м3мм/м3xсуткиxатм | ASTM D1434 |
| Термические параметры | Значение | Единица измерения | Стандарт |
| Область рабочих температур | -100 до +110 | °C | |
| Коэф. линейного расширения (при 20°C) | 1,4 x 10-4 | м/м°C | |
| Коэф. линейного расширения (при 100°C) | 2,05 x 10-4 | м/м°C | |
| Температура размягчения | +133 | °C | |
| Удельная теплоемкость | 2,3 | кДж/кг°C | |
| Коэф. теплопроводности | 0,35 | Вт/м°C | DIN 4725 |
| Электрические параметры | Значение | Единица измерения | Стандарт |
| Внутреннее сопротивление (при 20°C) | 1015 | Ом | |
| Диэлектрическая постоянная (при 20°C) | 2,3 | ||
| Напряжение пробоя (при 20°C) | 60÷90 | кВ/мм |
| Свойства трубы | Значение | Единица измерения | Стандарт |
| Кислородная проницаемость | диффузия О2 | ||
| Uponor -evalPEX, Uponor -pePEX | ≤0,10 | г/(м3d) | DIN 4726 |
| Max. рабочая температура Uponor -PEX, Uponor -evalPEX | 95 | °C | |
| Max. рабочая температура Uponor -pePEX | 60 | °C |
Химическая устойчивость
Трубы для отопления и водоснабжения Uponor PEX обладают устойчивостью:
к более чем 300 видам химических веществ, среди которых щелочи и кислоты;
ко всем природным составляющим питьевой воды, соответствующим норме DIN 2000;
к моющим и дезинфицирующим средствам, соответствующим DIN 2000 и DVGW-W291;
к различным материалам, применяемым в строительстве (цемент, штукатурка, растворы и др.).
Следует избегать соприкосновения труб для отопления и водоснабжения Uponor -PEX с растворителями, асфальтами, маслами и жирами. При рассмотрении химической устойчивости системы Uponor в целом, необходимо учитывать устойчивость соединительных деталей и труб. Информацию об уровне химической устойчивости к воздействию различных химических веществ материала соединительных элементов и труб, которые входят в состав системы Uponor, производитель предоставляет на основании запроса.
Техническая характеристика труб Uponor

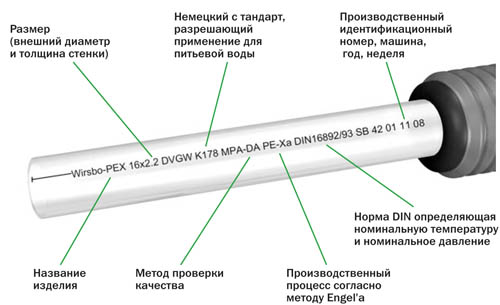

Все трубы Uponor -PEX имеют символы, содержащие необходимую информацию — например:
- Uponor -PEX, Uponor -evalPEX и Uponor -pePEX — название изделия (тип трубы),
- 16×2,2 — внешний диаметр трубы и толщина стенки,
- 95°C — максимальная рабочая температура,
- 0,6 МПа (1,0 МПа) — рабочее давление 6 бар (10 бар),
- DVGW — немецкий сертификат, позволяющий применение для питьевой воды,
- PE-Xa — полиэтилен, химически сшитый по методу Engel’a,
- DIN 16892 — материал соответствующий нормам DIN,
- MPA-DA — метод проверки качества,
- SB 42 89 12 — идентификационный производственный номер,
- xxx — обозначение длины трубы,
- Sauerstoffdicht DIN 4726 — противодиффузионный барьер, соответствующий норме DIN 4726.
Виды труб Uponor -PEX:
- Uponor -PEX – трубопроводы для холодного и горячего водоснабжения;
- Uponor -evalPEX — трубопроводы для центрального отопления;
- Uponor -pePEX – трубы для напольного отопления (отопительных петель);
- Uponor Meltaway — трубы для подогрева наружных площадок.
