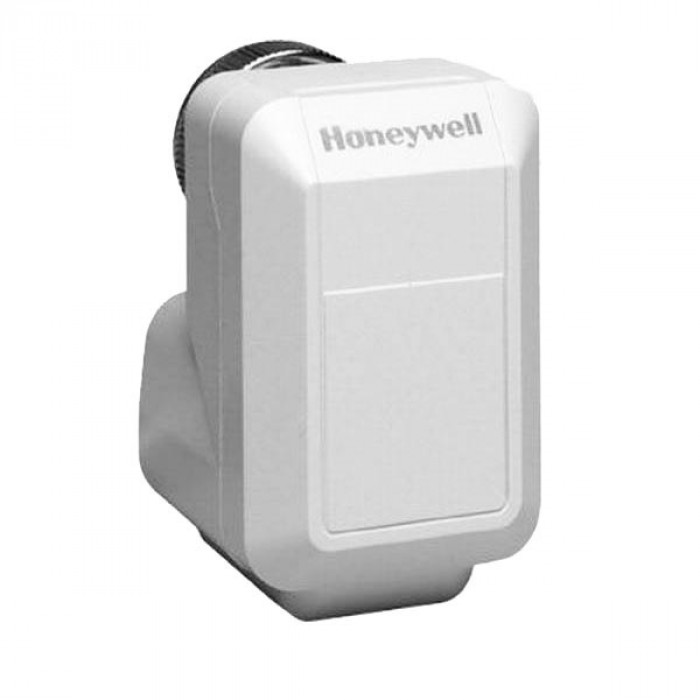

Описание электропривода Honeywell M6410L2023
Основное предназначение
- Привод M6410L2023 предназначен для работы с двухходовыми и трехходовыми регулирующими клапанами Honeywell (например, серии V5011, V5013, V5016, V5020 и V5050), которые используются для точного контроля температуры и смешивания в системах:
- Отопление (котловые контуры, контуры смешивания).
- Вентиляция и кондиционирование (управление теплообменниками).
- Горячее водоснабжение.
Тип управления и напряжение
- Тип управления: Трехпозиционный (3-point floating). Это означает, что привод управляется тремя проводами: общий (N) и два управляющих (Открытие/Закрытие). Привод перемещает шток клапана пропорционально длительности импульса, что позволяет ему останавливаться в любой промежуточной точке между 0 и 100% открытия.
- Рабочее напряжение: 230 В, 50/60 Гц. Это стандартное напряжение для европейских коммерческих и промышленных систем.
Ключевые технические характеристики
- Управляющий сигнал – 3-позиционный (floating) – для плавного и точного контроля положения клапана.
- Усилие – 180 Н (Ньютон) – Достаточное усилие для управления клапанами DN15 до DN50, в зависимости от перепада давления.
- Ход штока – 6.5 мм – Стандартный ход для клапанов малых и средних размеров.
- Время хода (полное) - ~75 секунд - Относительно быстрое время для полного открытия/закрытия, что обеспечивает быстрое реагирование на изменение нагрузки
- Положение при отключении - удерживает последнее положение - не имеет функции аварийного возврата пружиной (non-spring return)
- Класс защиты - IP40 - Защита от попадания твердых частиц
Особенности конструкции
Легкий монтаж: Привод имеет прямой монтаж на корпус клапана без специальных инструментов.
Индикатор положения: Встроенный индикатор позволяет визуально контролировать текущее положение штока клапана (степень открывания).
Ручное управление Предусмотрена возможность ручного позиционирования (с помощью шестигранного ключа или специальной кнопки) для настройки или обслуживания системы.
Надежность: используется в системах, где требуется высокая точность позиционирования и надежный контроль потока.
Этот привод является оптимальным решением для интеграции в системы автоматики здания (BMS) или контроллеры, которые выдают трехпозиционный управляющий сигнал, обеспечивая точное смешение теплоносителя.
