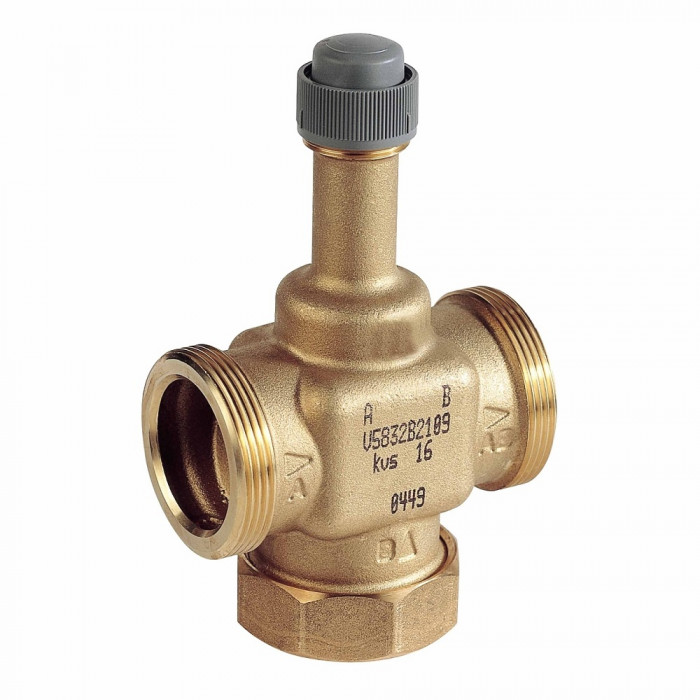

Клапан двухходовой регулирующий резьбовой Honeywell V58
Общее назначение
Серия Honeywell V58 – это линейные двухходовые (проходные) регулирующие клапаны, разработанные для точного и плавного управления расходом теплоносителя или хладагента в небольших и средних системах. Они обеспечивают высокопроизводительный контроль температуры в компактном формате.
Сфера применения
- Клапаны V58 являются идеальным выбором для конечных устройств в системах автоматизации зданий (BMS) и HVAC:
- Фанкойла (Fan Coil Units).
- Ренагревательные/реохладительные катушки в приточно-вытяжных установках.
- Терминальные блоки VAV (Variable Air Volume).
- Радиаторные контуры и небольшие теплообменники.
- Ключевые технические характеристики (Серия)
- Тип клапана – двухходовой (проходной) – используется для регулировки потока в одном трубопроводе.
- Тип присоединения - резьбовое - наружная или внутренняя резьба (например, NPT или наружная с плоским уплотнением)
- Материал корпуса – Латунь (Brass) – обеспечивает коррозионную стойкость и надежность.
- Условный проход (DN) – DN15 – DN40 (в зависимости от модели) – Малые и средние типоразмеры.
- Номинальное давление (PN) – PN16 или PN25 – подходит для большинства коммерческих гидравлических систем.
- Характеристика потока – равнопроцентная или линейная – обеспечивает точную и стабильную регулировку.
- Скорость утечки: ≤ 0,05% от kvs;
- Ход штока - короткий (6,5 мм) - позволяет использовать компактные приводы.
- Рабочая среда - Горячая/холодная вода, водно-гликолевые смеси (до 50%)
- Температура воды: 2...130°C
Конструктивные особенности и преимущества
- Компактность: Благодаря короткому ходу штока (6,5 мм) и небольшим габаритам клапаны V58 идеально подходят для монтажа в ограниченном пространстве, например внутри фанкойлов или распределительных шкафов.
- Клапаны совместимы с компактными электрическими приводами Honeywell (например, серии M6410, M7410, M6435, M7435), которые устанавливаются без специальных инструментов.
- Высокая точность: Наличие равнопроцентной или линейной характеристики обеспечивает высокую управляемость (rangeability) и точность регулировки.
- Низкая утечка (Soft Seat): Многие модели (особенно картриджного типа) оснащены мягким уплотнением седла (Soft Seat), что обеспечивает низкий уровень протекания, в соответствии с требованиями современных стандартов герметичности.
- Ремонтопригодность (для картриджных моделей): Некоторые модели V58 имеют сменную картриджную вставку, что позволяет быстро заменить внутренние элементы без демонтажа корпуса клапана из трубопровода.
- Сбалансированное давление;
- Стандартная наружная резьба для плоских уплотнительных соединений;
- Ассортимент фитингов доступный для различных типов соединений;
- Регулировочный колпачок для ручного управления;
- Простой монтаж привода посредством стандартного винтового соединения M30x1,5.
Вывод
Серия Honeywell V58 – это надежное, эффективное и компактное решение для точного управления потоками жидкости в малых гидравлических контурах систем HVAC, что обеспечивает высокую производительность и легкость интеграции с автоматикой Honeywell.
