Назначение и общая конструкция
Назначение
Коллекторная группа (или гребенка) предназначена для:
Распределения теплоносителя от главной магистрали (котла) по отдельным отопительным контурам (веткам).
Сбор охлажденного теплоносителя с контуров и возврат его к котлу.
Регулировка и балансировка потоков теплоносителя в каждом контуре, обеспечивая равномерный и эффективный прогрев.
Конструкция

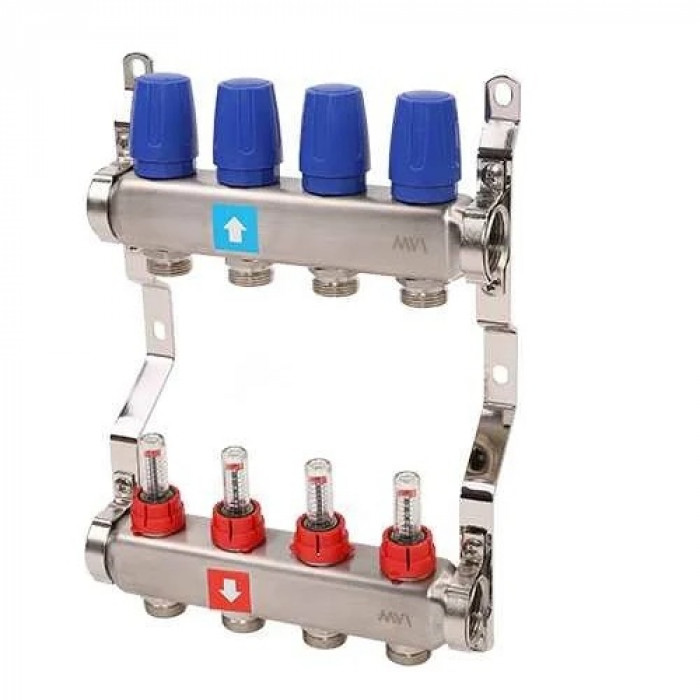

Коллектор на 4 выхода состоит из двух основных балок (гребенок) и дополнительного оборудования:
Подающий коллектор (верхний): отвечает за подачу горячего теплоносителя в контуры. Оснащен расходомерами (ротаметрами).
Обратный коллектор (нижний): За сбор охлажденного теплоносителя. Оснащен термостатическими клапанами (или ручными запорными кранами).
Основные элементы и характеристики
1. Материал
Корпус: Нержавеющая сталь (обычно AISI 304). Это обеспечивает высокую стойкость к коррозии, долговечность и эстетичный вид.
2. Количество выходов
4 выхода: Это означает, что коллектор может обслуживать 4 отдельных отопительных контура (например, 4 петли теплого пола или 4 радиатора).
3. Расходомеры (Ротаметры)
Размещение: Установлены на подающем коллекторе.
Функция: позволяют визуально контролировать и точно регулировать объемный поток теплоносителя (л/мин) в каждой отдельной петле. Регулировка происходит путем вращения колпачка расходомера. Это критически важно для балансировки системы теплых полов.
4. Термостатические/запорные клапаны
Размещение: Установлены на обратном коллекторе.
Функция: Для полного закрытия контура или для установки термостатической головки (сервопривода). Сервоприводы подключаются к комнатным термостатам и автоматически регулируют подачу теплоносителя в контур, обеспечивая поддержание заданной температуры в комнате.
5. Дополнительное оборудование (в сборе)
Обычно "в сборе" означает, что коллектор укомплектован монтажными элементами:
Конечные элементы:
Автоматический воздухоотвод (кран Маевского) – для автоматического удаления воздуха из системы.
Сливной кран – для слива теплоносителя из системы во время обслуживания.
Кронштейны: Для крепления коллектора к стене или коллекторному шкафу.
6. Присоединение
Диаметр магистрали: Чаще 1" (дюйм) внутренней или наружной резьбы.
Диаметр выходов: Обычно 3/4" наружной резьбы "евроконус" для подключения компрессионных фитингов под трубы 16 мм или 20 мм.
Преимущества
Точная балансировка: Расходомеры обеспечивают идеальную гидравлическую балансировку, предотвращая перегрев одних контуров и недостаточный прогрев других.
Автоматизация: Возможность установки сервоприводов позволяет полностью автоматизировать управление температурой в каждой зоне.
Нержавеющая сталь гарантирует длительный срок эксплуатации в условиях постоянного контакта с водой.
