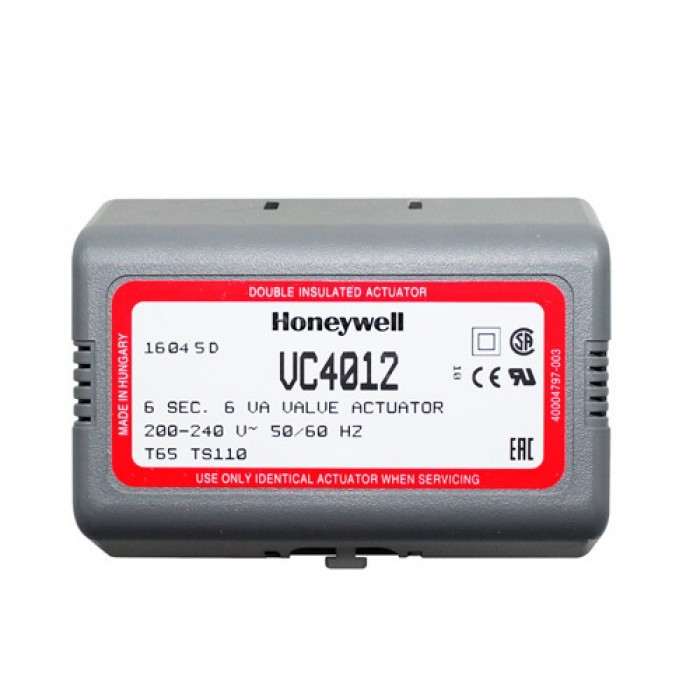

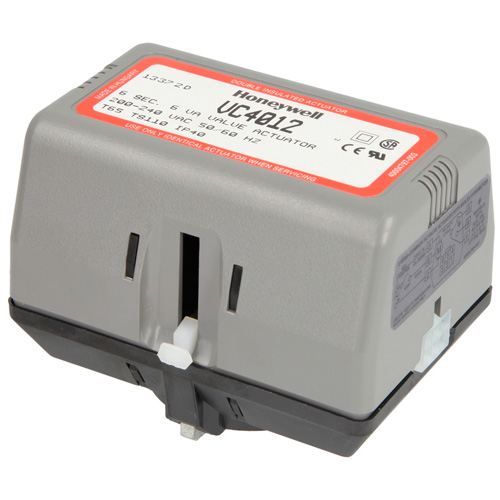

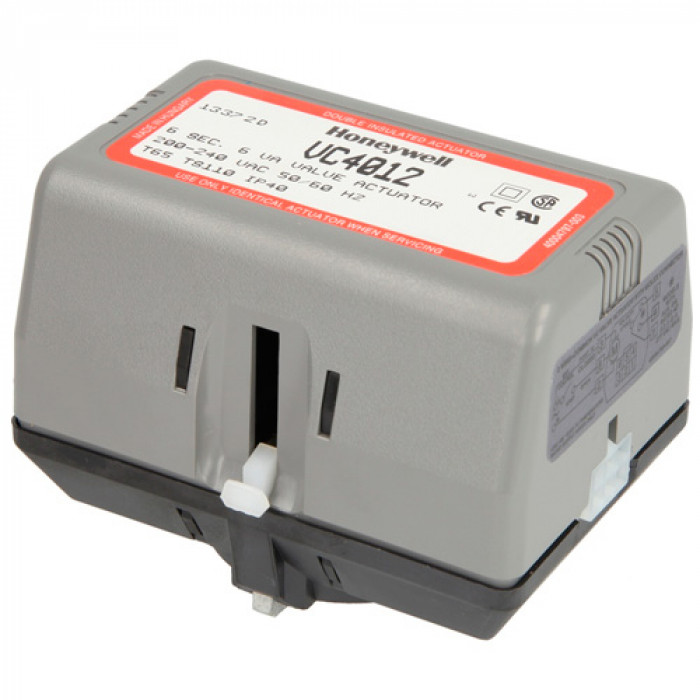

Привод клапана Honeywell VC4012ZZ00/E разъем Molex™

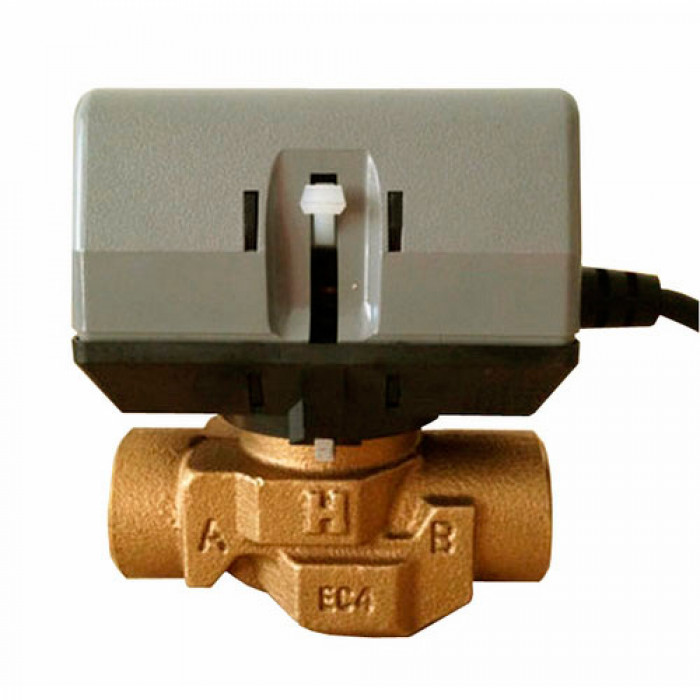

Honeywell VC4012ZZ00/E электропривод для зонального клапана CV

Принцип работы

С приводом SPDT (3-проводным)

При поступлении запроса на тепло контроллерные контакты NO замыкаются, клапан VC закрывает порт B и открывает порт A. Когда порт A полностью открывается, кулачок замыкает концевой переключатель SW1 и размыкает концевой переключатель SW2. После того, как потребность в тепле удовлетворена, контроллерные контакты NC замыкаются, на клапан подается питание через SW1, в результате чего порт A закрывается. Когда порт A полностью закрывается, кулачек замыкает SW2 и размыкает SW1. Клапан готов к следующему запросу на тепло.

Технические характеристики

• Напряжение: 200-240 В, 50-60 Гц (красный кабель).
• Потребляемая мощность: 4 ВА.
• Номинальное время срабатывания: 7 сек. (на 20% быстрее при 60 Гц).
• Электрическое гнездо: Molex™ (требуется зажимы сопрягающий соединитель).
• Температура хранения: -40...65°C (-40...149°F).
• Допустимая влажность: 5...95% RH (без конденсации).
• Окружающая среда: не коррозионная, взрывобезопасная.
• № продукта: VC4012ZZ00/E
