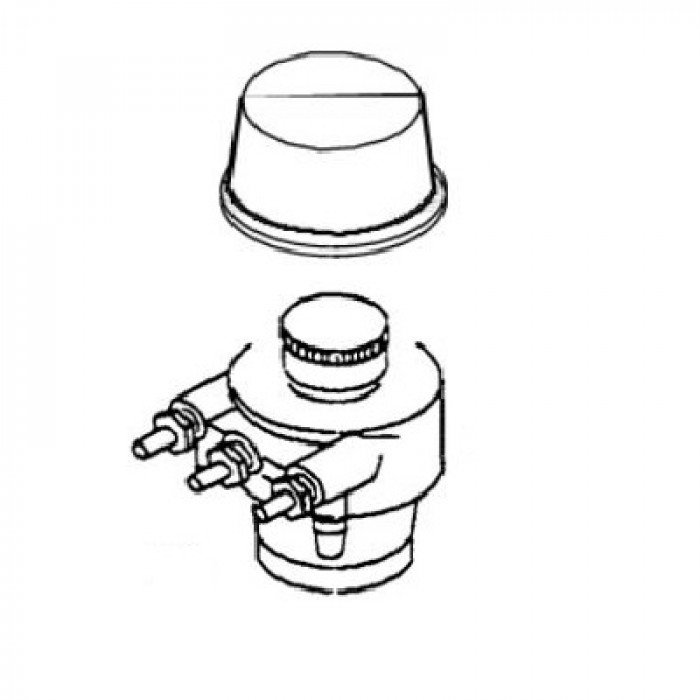

Релейный модуль K43170625-001 является критически важной запасной частью (Relay Assembly) для ремонта пневматических приводов клапанов Honeywell MP953A Pneumatic Damper Actuator и других совместимых моделей.
Основное назначение и совместимость
Этот модуль является ключевым компонентом, обеспечивающим пропорциональное позиционирование пневматического привода.
Функция: Модуль K43170625-001 – это, по сути, реле Gradutrol или аналогичный механизм, превращающий изменение давления управляющего воздуха в точное механическое положение штока привода. Он отвечает за поддержание пропорциональной связи между входным пневматическим сигналом и конечным положением клапана или заслонки.

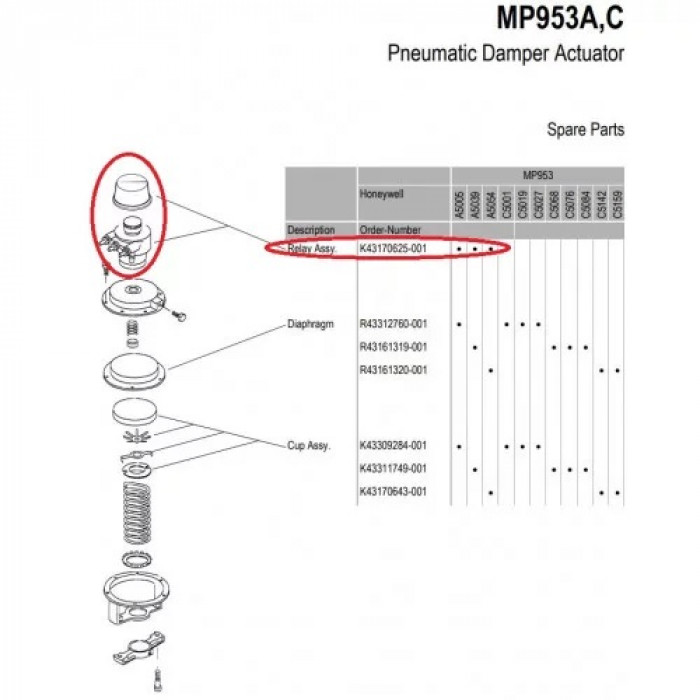

Используется с моделями MP953A:
MP953A5005
MP953A5039
MP953A5054
Может подходить к другим исполнительным механизмам серии MP953A, которые используют реле Gradutrol для позиционирования.
Тип привода: привод MP953A является приводом прямого действия (Direct-Acting), что означает, что увеличение давления управляющего воздуха приводит к движению диафрагмы вниз, закрывая клапан (или изменяя положение заслонки).
Технические особенности Модуля
Компонент: Релейная сборка (Relay Assembly) – это прецизионное пневматическое устройство.
Регулировка: На модуле обычно есть возможность настройки диапазона (range) и начальной точки (start point) работы привода с помощью регулировочных винтов (для реле Gradutrol).
Например, заводская настройка может быть на диапазон 35 кПа (примерно 5 psi).
Роль в ремонте Замена этого модуля необходима в случаях, когда привод MP953A теряет способность точно и пропорционально реагировать на управляющий пневматический сигнал, или если механизм реле вышел из строя из-за износа, загрязнения или повреждения.
Важные моменты
Точное позиционирование: Модуль обеспечивает точное позиционирование, которое является критическим для стабильного контроля температуры или потока в системах HVAC (отопление, вентиляция и кондиционирование).
Пропорциональное Управление: Реле позволяет приводу работать в пропорциональном режиме, а не просто "открыто/закрыто", обеспечивая плавную регулировку.
Взаимозаменяемость: Следует внимательно проверять совместимость с конкретной моделью привода MP953A, поскольку для других моделей (например, MP953B – обратного действия) используется другой сборник реле (например, K43170625-002).
