K43176799015 – это оригинальная запасная часть (Plug Assembly или Stem button assy) производства Honeywell для ремонта и обслуживания больших линейных регулирующих клапанов.
Назначение и Совместимость

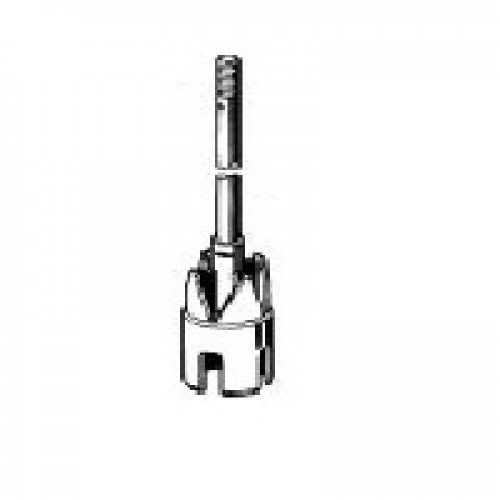

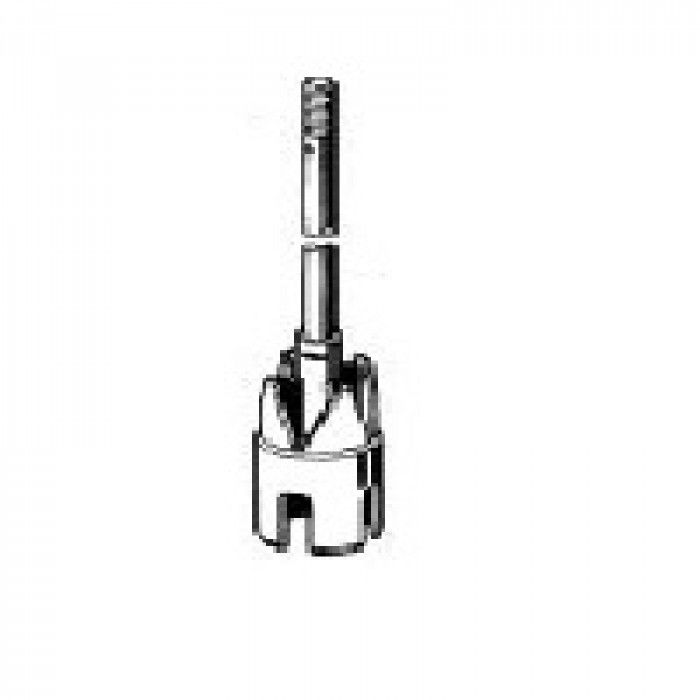

Это изделие является шток-плунжерной сборкой (включающей собственно шток и соответствующий седлу плунжер/затвор) и предназначен для следующих моделей клапанов:

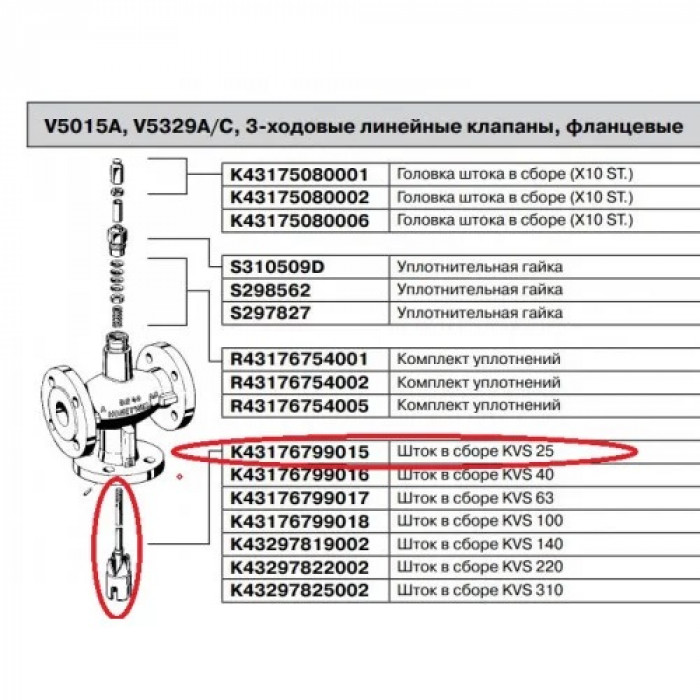

- V5015A (3-ходовой большой линейный клапан).
- V5329A/C (3-ходовой большой линейный клапан).
Ключевые Технические Параметры
- Тип детали: Шток-плунжерная сборка (Stem, plug, body gasket, rivet или locking nut).
- Номинальная пропускная способность (Kvs): 25 м³/час.
o Kvs – это важнейший параметр, определяющий максимальный поток воды (при 20°C) через клапан при полностью открытом штоке и падении давления P = 1 бар.
- Роль: Эта сборка является подвижной частью клапана, непосредственно регулирующей расход среды, перемещаясь в седле клапана.
- Конструкция: Обеспечивает равнопроцентную (EQM) или линейную характеристику регулировки в зависимости от геометрии плунжера. (Для клапанов V5015A/V5329A/C характерна линейная или равнопроцентная характеристика).
- Материал: Высококачественные металлы, устойчивые к коррозии и высоким температурам, отвечающим требованиям PN16/PN25/PN40 клапанов.
- Диаметр клапана (DN): Этот шток обычно совместим с клапанами в диапазоне диаметров DN20 до DN80, но его конкретный Kvs=25 определяет его применение в клапанах, требующих именно такой пропускной способности.
Важность Kvs
Выбор штока с определенным значением Kvs критически важен для гидравлической балансировки системы:
- Использование штока Kvs25 в клапане с большим диаметром (например, DN80), но низким необходимым расходом, позволяет получить более точную регулировку в рабочем диапазоне (High Rangeability).
- При замене необходимо обеспечить, чтобы новый шток соответствовал оригинальному Kvs для сохранения расчетных гидравлических характеристик системы.
Теги:
Шток Kvs25 для клапанов
