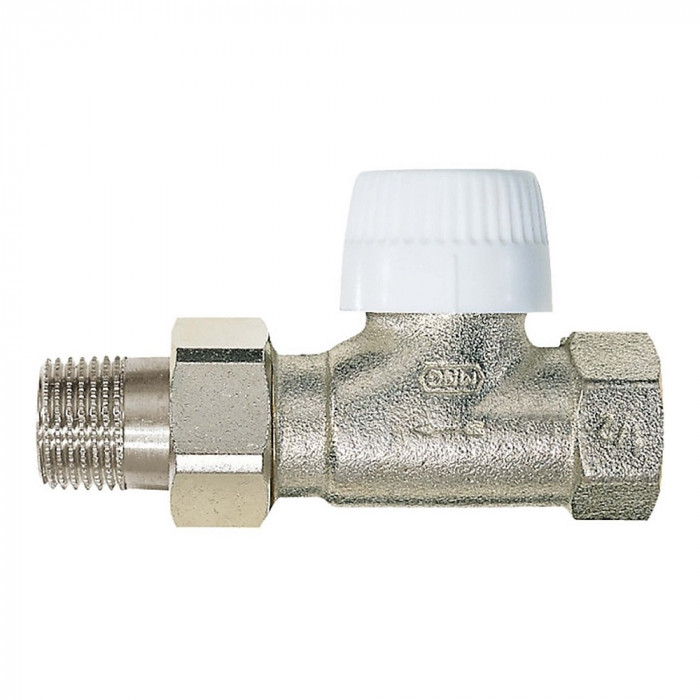

Клапан Honeywell V2050D Прямой (Вставка H)
Общее назначение
Прямой термостатический радиаторный клапан Honeywell V2050D (со вставкой H) предназначен для точной и плавной автоматической регулировки расхода теплоносителя в двухтрубных системах отопления с высокими показателями расхода и значительным перепадом давления.
Прямая конфигурация корпуса клапана идеальна для монтажа, когда трубопровод подходит к радиатору параллельно или когда есть необходимость установить клапан строго в линию.
Ключевие технические характеристики (Модель DN 20/3/4")
- Серия/Тип клапана - V2050D (Combi-2) - С функцией предварительной гидравлической регулировки.
- Тип корпуса – Прямой (In-line) – Вход и выход клапана находятся на одной оси (проходной).
- Вставка – H-вставка (Высокая пропускная способность) – Оптимизирована для больших перепадов давления (P до 1.5 бар)
- Условный проход (DN) – DN 20
- Размер подключения - 3/4 дюйма - Наружная резьба (R 3/4") для подключения к трубопроводу
- Присоединение ТГ – M30 x 1.5
- Номинальное давление (PN) – PN10 – Максимальное рабочее давление.
Конструктивные особенности и преимущества
- Прямая конфигурация: В отличие от углового клапана прямой клапан не изменяет направление потока теплоносителя. Это обеспечивает удобство монтажа в узких местах или при специфических схемах подключения (например когда подача и обратка идут параллельно под радиатором).
- Точная гидравлическая балансировка: Клапан имеет функцию предварительной регулировки (шкалу), что позволяет ограничить максимальный расход (Kvs) через радиатор. Это критически важно для правильной балансировки всей системы отопления и предотвращения чрезмерного обогрева.
- H-вставка для надежности Специальная H-вставка обеспечивает стабильную и тихую работу клапана, эффективно нейтрализуя гидравлический шум, который может возникать при высоких перепадах давления.
- Универсальность: Стандартное подключение M30 x 1.5 гарантирует совместимость со всеми термостатическими головками и электроприводами Honeywell (например, Thera-4, Evohome).
Вывод
Прямой клапан Honeywell V2050D (DN 20) с H-вставкой – это идеальное решение для систем, где требуется высокоэффективная терморегулировка и точная балансировка, а также необходимая линейная схема монтажа.
