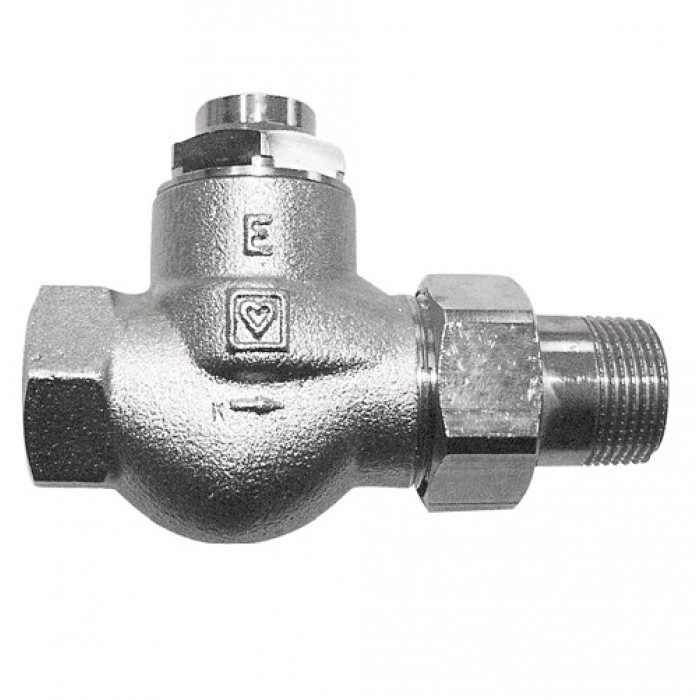

Запорный клапан RL-1-E, проходной 1/2" (арт. 1372301) HERZ
Это специализированный запорный радиаторный клапан (вентиль) от австрийского производителя HERZ, предназначенный для подключения и изоляции отопительного прибора от системы отопления.
Назначение и функции:
- Функция: Полное перекрытие потока теплоносителя (воды) на входе или выходе из радиатора. Это позволяет демонтировать или обслуживать радиатор, не сливая теплоноситель из всей системы.
- Тип: Проходной (прямой). Это означает, что поток теплоносителя двигается преимущественно по прямой линии, идеально подходящей для подключения к горизонтальным трубам, идущим вдоль стены.
- Высокая пропускная способность: Клапаны серии RL-1-E обладают повышенной пропускной способностью, что делает их идеальными для использования в однотрубных системах отопления, где важно минимально влиять на общий поток.
- Место установки: Устанавливается на обратной линии теплоносителя к радиатору.
Конструктивные особенности:
1. Разъемное соединение (Полусгон): Клапан имеет специальный хвостовик (или накидную гайку с хвостовиком) для подсоединения к радиатору, обеспечивающему быстрое и надежное разъемное соединение (так называемая "американка").
2. Уплотнение "Сфера-конус": Соединение хвостовика с корпусом клапана выполнено по технологии "сфера-конус" с дополнительным уплотнительным кольцом. Это гарантирует максимальную герметичность.
3. Резьбовая муфта: Подключение к системе (трубы) выполнено через стандартную резьбовую муфту.
4. Управление: Запорный механизм находится под резьбовой заглушкой. Открытие/закрытие производится шестигранным ключом или специальной насадкой.
Технические характеристики:
- Номинальный диаметр (DN) – DN 15
- Размер подключения к системе (трубы) - 1/2" (Внутренняя резьба)
- Размер подключения к радиатору - 1/2" (Наружная резьба на хвостовике)
- Тип клапана – запорный, проходной (прямой)
- Коэффициент пропускной способности (Kvs) – =4.4 м3/ч
- Максимальное рабочее давление – 10 бар
- Максимальная рабочая температура – 110°C
- Материал корпуса – Латунь (никелированная)
- Системы отопления (преимущественно однотрубные)
Этот вентиль является надежным решением для обеспечения возможности обслуживания радиатора без слива системы, что упрощает эксплуатацию отопительных приборов.
