Набір для підлогового опалення для приміщень площею до 85 м.
Це регулюючий набір HERZ 8100 (арт. 1 8100 02), призначений для автономного регулювання температури теплоносія в контурі теплої підлоги (низькотемпературна система), коли вона підключена до високотемпературної системи опалення (наприклад, до радіаторного контуру або котла).
Основний опис
Призначення: Забезпечує підтримання постійної заданої температури теплоносія в системі підлогового опалення шляхом підмішування охолодженої води зі зворотного контуру. Це захищає підлогове покриття та труби від перегріву.
Площа застосування: До 85 м².
Тип регулювання: Механічне, пропорційне, не вимагає зовнішнього електроживлення для змішування.
Діапазон налаштування температури: 20°C – 50°C.
Максимальний робочий тиск (Pmax): 10 бар.
Максимальна робоча температура (Tmax): 130 °C (для компонентів).

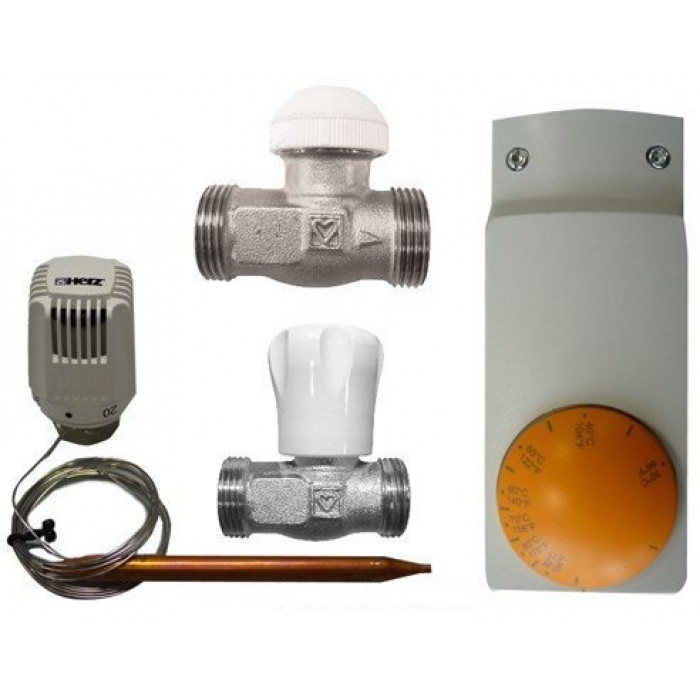

Склад комплекту (1 8100 02)
Набір містить усі необхідні компоненти для змішувального вузла:
Термостатична головка HERZ з накладним датчиком (арт. 1 7420 06)
Функція: Автономно регулює температуру, контролюючи відкриття/закриття термостатичного клапана.
Датчик: Виносний (накладний), кріпиться безпосередньо на трубу подачі теплої підлоги.
Діапазон регулювання: 20 °C до 50 °C.
Довжина капілярної трубки: 2 метри.
Приєднання: М 28 х 1,5.
Термореле захисту HERZ (арт. 1 8100 00)
Функція: Пристрій безпеки, який захищає систему від критичного перегріву. При перевищенні встановленої максимальної температури (зазвичай 60 °C) він розмикає електричний ланцюг, відключаючи циркуляційний насос (насос не входить у комплект).
Термостатичний клапан HERZ-TS-90-E DN 15 (арт. 1 7723 01)
Функція: Встановлюється на лінії подачі та працює у парі з термоголовкою, регулюючи подачу гарячого теплоносія з основного контуру.
Номінальний діаметр: DN 15.
Регулюючий вентиль HERZ-RL-1-E DN 20 (арт. 1 3723 02)
Функція: Забезпечує можливість відключення та регулювання контуру (балансування).
Номінальний діаметр: DN 20.
