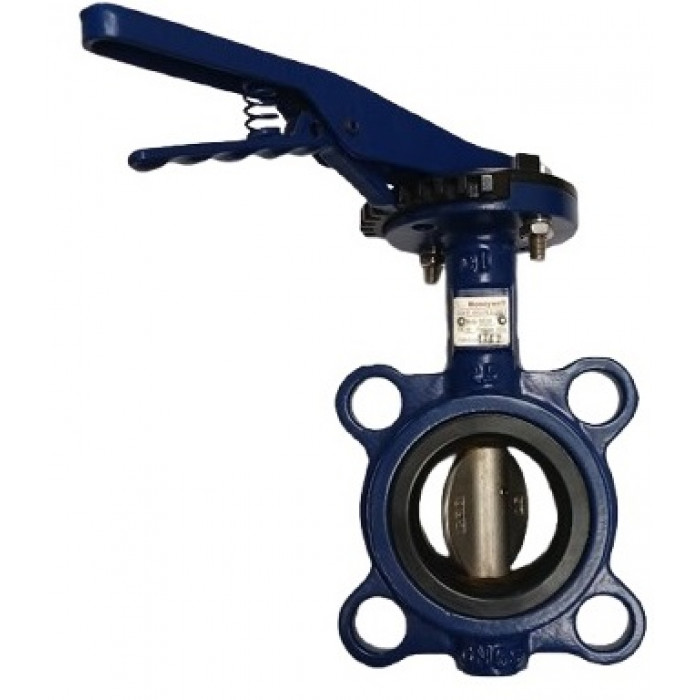

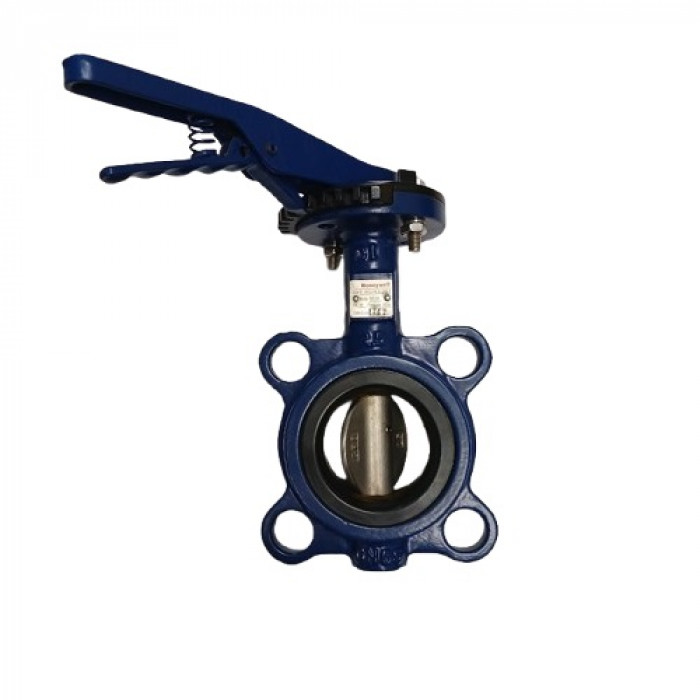

Поворотна засувка типу "Батерфляй"— це класична міжфланцева засувка типу «Батерфляй» (дисковий затвор), яка розроблена для систем опалення, вентиляції та кондиціювання (HVAC).
Основні технічні характеристики
Модель: BF-HWC4 (серія Honeywell BF).
Тип: Міжфланцевий (Wafer).
Номінальний діаметр (DN): 65 мм.
Номінальний тиск (PN): 16 бар (максимальний робочий тиск).
Матеріал корпусу: Високоміцний чавун (GG25 або GGG40 залежно від партії).
Матеріал диску: Нержавіюча сталь (що забезпечує тривалий термін служби та стійкість до корозії).
Ущільнення (Seat): EPDM (дозволяє працювати з водою та сумішами гліколю).
Герметичність: Завдяки м'якому ущільненню EPDM засувка забезпечує повну герметичність (клас А) в обох напрямках потоку.
Універсальність монтажу: Центрувальні отвори корпусу полегшують встановлення між фланцями за стандартами EN1092-2.
Керування: Дана модифікація зазвичай постачається під установку електропривода (має стандартний фланець ISO 5211), але може комплектуватися ручкою-важелем.
Температурний режим: Стандартно від -10°C до +120°C (залежить від типу середовища).
Сфера застосування
Ці засувки ідеально підходять для:
Систем холодного та гарячого водопостачання.
Контурів охолодження (чилери).
Промислових водяних систем.
Переваги моделі
Низький гідравлічний опір завдяки оптимізованій формі диску.
Компактність: Займає мінімум місця на трубопроводі порівняно зі стандартними засувками.
Надійність Honeywell: Висока якість лиття та механічної обробки деталей.
Важливо: Якщо ви плануєте використовувати її в автоматизованій системі, переконайтеся, що крутний момент обраного привода відповідає вимогам засувки для DN65 при тиску 16 бар.
