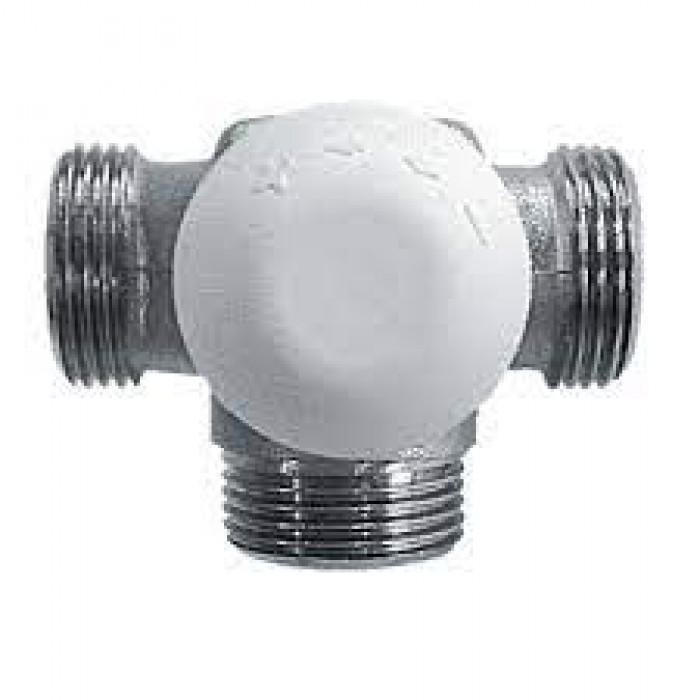

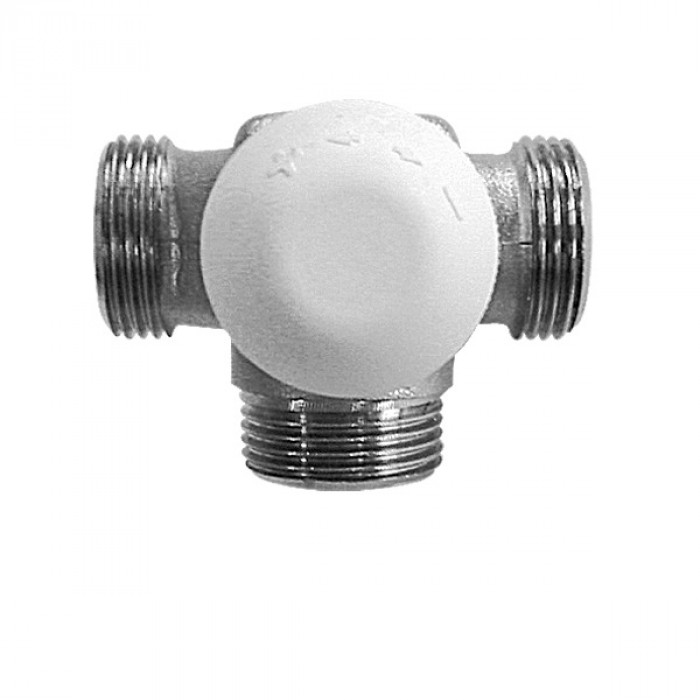

Це високоякісний розподільчий клапан (або змішувальний клапан) від австрійської компанії HERZ, призначений для автоматичного регулювання температури теплоносія або повітря в замкнутих системах опалення та охолодження.
Призначення та принцип дії
Функція: Використовується як перемикаючий або розподільчий клапан зі 100% розподілом потоків. Це означає, що він не змішує, а перенаправляє потік теплоносія.
Регулювання: Клапан працює у парі з термостатичною головкою з накладним або занурювальним датчиком або з електротермічним приводом (замовляються окремо).
Застосування:
Захист котла від низької температури (байпасування): Клапан може направляти потік теплоносія по байпасу доти, доки температура теплоносія не досягне заданого значення, після чого відкриває проток до споживача.
Зонове регулювання: Підтримка постійної температури в окремому контурі, наприклад, у системах теплої підлоги (підтримуючи температуру теплоносія на вході в контур).
Однотрубні системи: Використовується для регулювання температури в однотрубних стояках.
Принцип роботи: У відкритому стані клапан працює на проток. Коли він закривається (через вплив головки чи приводу), проток закривається, а байпас відкривається (відбувається перемикання потоку).
Технічні характеристики:
Номінальний діаметр (DN) - DN 15
Тип клапана - Триходовий, розподільчий (перемикаючий) -
Пропускна здатність (Kvs) - =3,00 м3/год
Різьба підключення до труб - G 3/4" (Зовнішня різьба)
Тип з'єднання - лоске ущільнення (потрібне використання прокладок)
Різьба для приводу/головки - M 28 x 1,5 (стандарт HERZ)
Максимальний робочий тиск (PN) - 10 бар
Максимальна робоча температура - 120 °C
Матеріал корпусу - Латунь
Ключові переваги
Надійність: Висока якість виконання корпусу та ущільнень.
Універсальність керування: Можливість підключення широкого спектру термостатичних головок та електроприводів HERZ.
Точний розподіл: Забезпечує 100% розподіл потоків, що важливо для чіткого перемикання режимів роботи системи.
