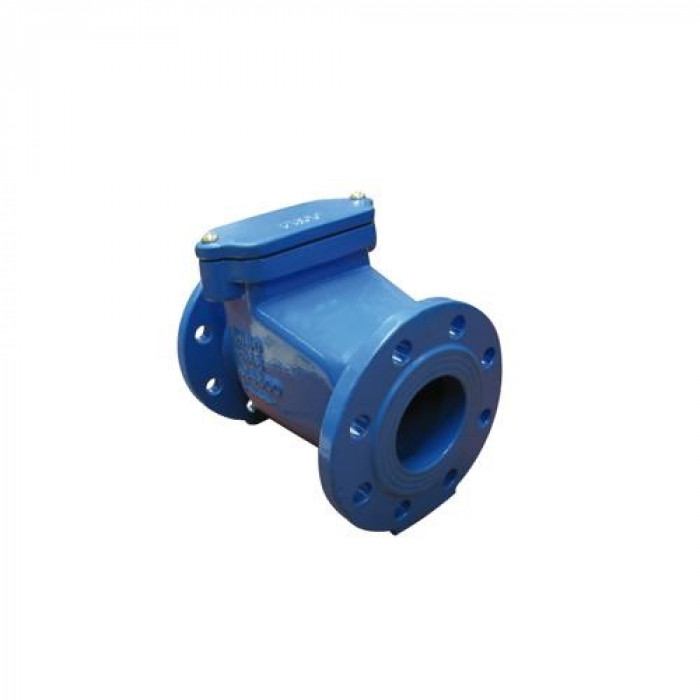

Зворотній клапан, чавунний IVR 125 мм

Основне призначення та принцип роботи

Зворотний клапан (також відомий як незворотний клапан) є арматурою автоматичної дії, що відкривається під тиском потоку в прямому напрямку і автоматично закривається при припиненні або зміні напрямку потоку.

• Принцип роботи: У нормальному режимі тиск робочого середовища відкриває запірний елемент (золотник, диск, стулки). Якщо потік зупиняється або виникає зворотний тиск, запірний елемент повертається на сідло, перекриваючи прохід. Це захищає насоси, фільтри, лічильники та інше обладнання від пошкодження, спричиненого гідроударом або роботою "всуху".

Характеристика:
• Матеріал корпусу - Чавун (найімовірніше, високоміцний чавун GGG-40 або сірий чавун GG-25).
• Умовний прохід (DN) - 125 мм (5 дюймів). Це діаметр трубопроводу, на який він розрахований.
• Тип приєднання - Залежно від моделі, може бути міжфланцевий (найбільш поширений для DN 125), або фланцевий.
• Максимальний робочий тиск (PN) - Найчастіше PN 16 бар (1,6 МПа), рідше PN 10 або PN 25/40 бар.
• Робоче середовище - Вода (холодна/гаряча), пара, повітря, неагресивні рідини.
• Максимальна робоча температура - Зазвичай до +100 °C або вище, залежно від матеріалу ущільнень.
• Конструктивні особливості - Може бути підйомний (золотниковий), двостулковий (метеликовий) або дисковий (пружинний). Для міжфланцевих часто використовують двостулковий або пружинний дисковий тип

Переваги та застосування

Переваги

• Надійність: Чавунний корпус забезпечує високу міцність і довговічність.

• Автоматична робота: Не вимагає зовнішнього керування, спрацьовує за рахунок різниці тиску.

• Захист обладнання: Ефективно запобігає гідроударам і пошкодженню насосів.

Застосування

Цей тип клапана широко використовується в:

• Системах водопостачання (комунальне та промислове).

• Системах опалення та теплових мережах.

• Насосних станціях (на нагнітальних лініях насосів).

• Промислових трубопроводах для неагресивних середовищ.

Монтаж

Клапан встановлюється у відповідності з напрямком потоку, вказаним стрілкою на корпусі.

• Міжфланцевий клапан встановлюється безпосередньо між двома фланцями трубопроводу і стягується болтами.

• Встановлення може бути як на горизонтальних, так і на вертикальних ділянках трубопроводу, хоча для деяких конструкцій можуть бути обмеження (наприклад, для підйомних клапанів може бути перевага вертикального потоку).
