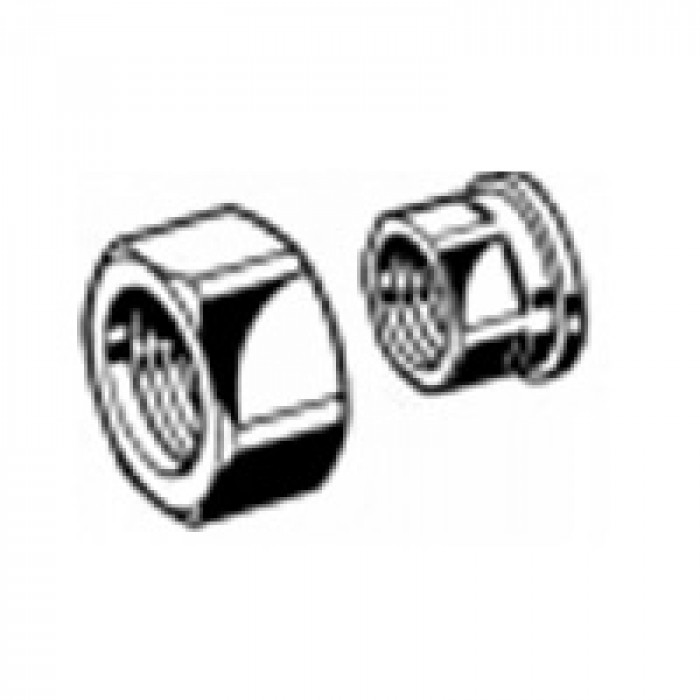

Комплект перехідників (накидна гайка G1 1/2, хвостовик 1'' внутр АС25TF

Комплект перехідників AC25TF

Комплект перехідників AC25TF (або схожі моделі, такі як AC25T-T) — це спеціальний фітинг, призначений для монтажу лічильників води або теплолічильників (теплових лічильників) із розміром підключення DN25 (номінальний діаметр 25 мм) до трубопроводу.

 Ключове призначення

• Адаптація лічильників: Комплект використовується для швидкого, надійного та герметичного підключення приладів обліку (лічильників) до основної магістралі.

• Спрощення обслуговування: Завдяки накидній гайці, лічильник можна легко зняти для повірки або заміни, не розрізаючи трубопровід.

 Технічні характеристики та розміри

• Накидна гайка - G1 1/2" - Приєднується безпосередньо до корпусу лічильника. Діаметр різьби становить 1 1/2 дюйма
• Хвостовик - 1" (DN25) - Внутрішня різьба 1 дюйм. Це частина, яка приєднується до трубопроводу системи
• Матеріал - Латунь (зазвичай нікельована) - Забезпечує міцність, стійкість до корозії та довговічність

 Схема з'єднання

Схема роботи комплекту така:

1. Накидна гайка (G1 1/2") накручується на штуцер лічильника.

2. Хвостовик (1" внутрішня різьба) прикручується до кінця трубопроводу (труби).

3. Між ними встановлюється ущільнювальна прокладка (зазвичай входить до комплекту).

4. Накидна гайка підтягується, притискаючи хвостовик до штуцера лічильника, створюючи герметичне роз'ємне з'єднання.

Особливості

• Розмір: Даний комплект розрахований на номінальний діаметр лічильника DN25 та підключення до трубопроводу 1 дюйм.

• Універсальність: Хоча код AC25TF може бути унікальним для Honeywell, така конструкція є стандартною для приєднання лічильників і може використовуватися з більшістю приладів, що мають відповідний розмір штуцера (G1 1/2").
