Первые алюминиевые радиаторы под названием EKONOMIK были выпущены в г. Липовица в 1972 году. Три года спустя серийное производство радиаторов достигло внушительных объемов. В 80-е годы предприятие занимает второе место в Европе по объемам выпуска алюминиевых радиаторов, а к 1989 году годовой объем продукции достиг 4 миллионов секций. Начиная с 1994 года, выпускаются радиаторы других типов – серия SOLAR, а с 2005 года – серия ORION.

Для производства алюминиевых радиаторов LIPOVICA применяются алюминиевые сплавы высокого качества, технологии кокильного литья и прессования. На всех этапах производства продукции ведется постоянный контроль качества согласно стандартов качества ISO 9001:2000.

На готовые радиаторы наносят защитное покрытие из эпоксидно-полиэфирной краски электростатическим методом и основное покрытие путем анафореза. Стандартным цветом для окраски является белый (RAL 9016), также предоставляется возможность выбора других цветов.

В процессе производства алюминиевых радиаторов LIPOVICA проводится испытание продукции на герметичность при давлении 24 бара. На все радиаторы LIPOVICA предоставляется гарантия 12 лет.

Алюминиевые радиаторы Solar и Solar Plus

Алюминиевые радиаторы Solar, изготавливаемые ведущим производителем отопительной техники – заводом LIPOVICA из Хорватии, представляют собой отопительные приборы нового поколения. Они отличаются современным элегантным дизайном, высокой теплоотдачей и простотой в использовании. Для изготовления алюминиевых радиаторов Solar используется алюминиевый сплав AlSi12Cu2, для которого характерна быстрая передача тепла и высокая антикоррозионная стойкость, гарантирующая практически неограниченный срок службы.

Почему именно алюминиевые радиаторы?

Алюминиевые радиаторы Solar характеризуются комфортом и элегантностью, быстротой и простотой монтажа, надежностью и долговечностью.

По результатам лабораторных исследований и тестов, выполненных факультетом машиностроения и кораблестроения при университете в г. Загреб, было подтверждено, что алюминиевые радиаторы LIPOVICA в течение всего срока эксплуатации сохраняют высокую чистоту внутренних поверхностей, а скорость распространения коррозии составляет менее 0.03 мм в год при допустимом значении 0.1 мм в год.

Алюминиевые радиаторы выпускаются двух типов – Solar с боковым подключением и SolarPlus, оборудованный встроенным термостатическим клапаном и предназначенный для нижнего подключения. В комплект поставки радиаторов SolarPlus входит узел подключения от компании Danfoss. В нижней части секции располагаются запорные клапаны, к которым при помощи соответствующих фитингов радиатор присоединяется к трубопроводам системы отопления. Подсоединение возможно к трубам любого типа – PE-Xa, PE-X/Al/PE-X или никелированным подводам. В верхней части алюминиевого радиатора установлен термостатический клапан, позволяющий в ручном режиме выполнять точную настройку потока теплоносителя, протекающего через радиатор. При установке дополнительной термостатической головки типа Danfoss регулировка будет выполняться автоматически.





Радиаторы Solar Plus состоят из двух секций и поставляются  в комплекте со встроенным термостатическим клапаном и  узлом подключения фирмы “Danfoss”. Запорные клапаны внизу секции позволяют присоединить или отсоединить радиатор от трубопроводов отопительной системы с помощью соответствующего фитинга, вне зависимости от типа подводящей трубы (трубы PE-Xa, PE-X/Al/PE-X, никелированные подводы). Термостатический клапан, расположенный в верхней части радиатора, за счет своей конструкции дает очень точную ручную настройку и при дополнительной установке термостатической головки автоматическую регуляцию потока воды через радиатор (рис. 1). Для использования с радиаторами Solar Plus подходят термостатические головки с присоединительной резьбой типа “Danfoss”.

Описание: Запорные клапаны Заглушка Термостатический клапан Ниппель 1 «+ прокладка

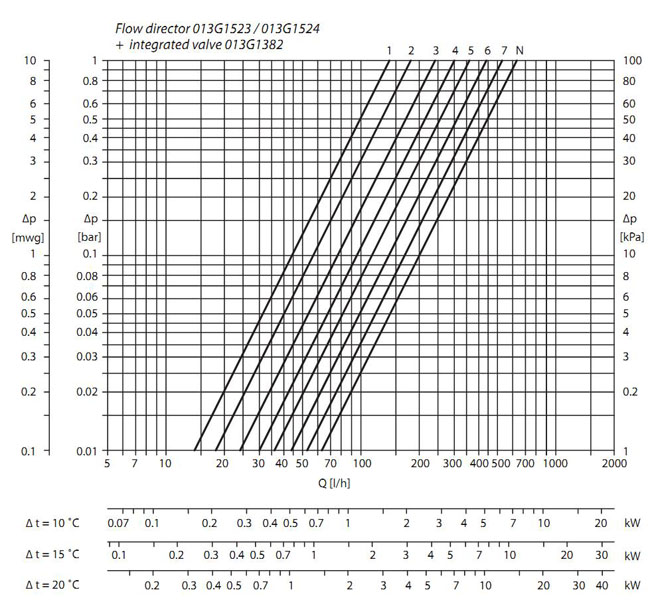

Характеристики термостатического клапана можно посмотреть на диаграмме  (рис. 2).

Радиаторы Solar и Solar Plus имеют такие характеристики:

• высота: 350, 500, 600, 700 мм
• ширина одной секции: 80 мм
• глубина одной секции: 80 мм
• рабочее давление: 16 бар
• испытательное давление: 27,04 бар
• номинальная мощность одной секции 500/80 Qn=145 Вт (при Δt= 60 °C)

Если радиатор работает с другими температурами подающего и обратного трубопроводов или температура окружающей среды не 20 °C, то его тепловая мощность будет отличаться от номинальной.

Кроме температуры теплоносителя, тепловая мощность радиатора зависит от способа установки.

Открытый способ установки (рис. 3а) не влияет на тепловую мощность радиатора. Установка под подоконником (рис. 3b) уменьшает тепловую мощность радиатора на u ≈ 4%, установка под подоконником с решёткой (рис.3c) уменьшает тепловой эффект радиаторов на u ≈ 10:15%

Рис. 3а	Рис. 3b	Рис. 3c

Метод установки рассчитывается через фактор монтажа f2:

f2= (100 – u)/100%

В любом конкретном случае тепловая мощность радиатора определяется номинальной тепловой мощностью и факторами fi и f2:

Q=Qn · f1 · f2 (Вт)

Пример

Номинальная тепловая мощность 10 – секционного радиатора SOLAR 500/80 составляет Qn=1450 (Вт) с тепловым коэффициентом n = 1,31 (смотри таблицу на рис.4). Необходимо установить тепловую мощность секции, когда радиатор функционирует при следующих условиях:

υп = 80 °C

υо = 65 °C

υв = 18 °C

Способ установки: под подоконником с решёткой.

РАСЧЁТ

1. Температурная разница для температур рабочего процесса

Δυ = [(υп + υо)/2] – υв = [(80 + 65)/2] – 18 = 54,5 °C

2. Температурный фактор

f1 = (Δυ / Δυ · n)n = (54,5 / 60)1,31 = 0,88

Фактор установки

F2 = (100 – u) / 100 = (100 – 15) / 100 = 0,85

Мощность радиатора

Q = Qn · f1 · f2 = 1450 · 0,88 · 0,85 = 1084,6 Вт

Тепловая мощность радиаторной секции в данных условиях рабочего процесса для SOLAR 500/95

q = Q/10 = 121,92 Вт/секц.

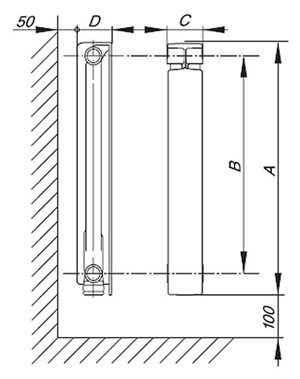

РАЗМЕРЫ РАДИАТОРА SOLAR

Рис. 4

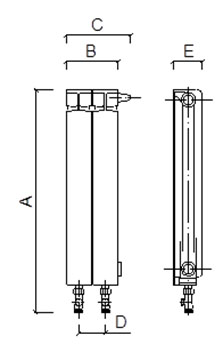

РАЗМЕРЫ РАДИАТОРА SOLAR PLUS

АКСЕССУАРЫ

Переходная муфта 1” х 1/2” Заглушка 1’’ Кронштейн для радиатора Solar Опора KSK Дистанционирующее устройство Опора LP Прокладка Ниппель 1”

Алюминиевый радиатор Orion

Алюминиевые радиаторы Orion выпускаются с 2005 года и представляют собой высококачественные современные отопительные приборы. Для изготовления алюминиевых радиаторов Orion, так же как и для серии Solar, используется алюминиевый сплав AlSi12Cu2, для которого характерна быстрая передача тепла и высокая антикоррозионная стойкость, гарантирующая практически неограниченный срок службы.

Алюминиевые радиаторы Orion характеризуются комфортом и элегантным внешним видом, простотой и быстротой монтажа, надежностью и высоким качеством.

Алюминиевые радиаторы выпускаются двух типов – Orion с боковым подключением и OrionPlus, предназначенный для нижнего подключения. Радиаторы OrionPlus оборудуются встроенным термостатическим клапаном, а в комплект поставки входит узел подключения от компании Danfoss. В нижней части секции располагаются запорные клапаны, к которым при помощи соответствующих фитингов радиатор присоединяется к трубопроводам системы отопления. Подсоединение возможно к трубам любого типа – PE-Xa, PE-X/Al/PE-X или никелированным подводам. В верхней части алюминиевого радиатора расположен встроенный термостатический клапан, позволяющий в ручном режиме выполнять точную настройку потока теплоносителя, протекающего через радиатор. При установке дополнительной термостатической головки типа Danfoss регулировка будет выполняться автоматически.





Рис. 1

Описание: Запорные клапаны Заглушка Термостатический клапан Ниппель 1 «+ прокладка

Рис. 2

Радиаторы Orion Plus просто устанавливаются и напрямую присоединяются к соответствующим моделям радиаторов Orion. Присоединение происходит с помощью двух  стандартных радиаторных ниппелей.

Радиаторы Orion и Orion Plus имеют такие характеристики:

• высота: 350, 500, 600, 700 мм
• ширина одной секции: 80 мм
• глубина одной секции: 95 мм
• рабочее давление: 16 бар
• испытательное давление: 27,04 бар
• номинальная мощность одной секции 500/95 Qn=163 Вт (при Δt= 60 °C)

Если радиатор работает с другими температурами подающего и обратного трубопроводов или температура окружающей среды не 20 °C, то его тепловая мощность будет отличаться от номинальной.

Кроме температуры теплоносителя, тепловая мощность радиатора зависит от способа установки.

Открытый способ установки (рис. 3а) не влияет на тепловую мощность радиатора. Установка под подоконником (рис. 3b) уменьшает тепловую мощность радиатора на u ≈ 4%, установка под подоконником с решёткой (рис.3c) уменьшает тепловой эффект радиаторов на u ≈ 10:15%

Метод установки рассчитывается через фактор монтажа f2:

f2= (100 – u)/100%

В любом конкретном случае тепловая мощность радиатора определяется номинальной тепловой мощностью и факторами fi и f2:

Q=Qn · f1 · f2 (Вт)

Пример

Номинальная тепловая мощность 10 – секционного радиатора Orion 500/80 составляет Qn=1630 (Вт) с тепловым коэффициентом n = 1,31 (смотри таблицу на рис.4). Необходимо установить тепловую мощность секции, когда радиатор функционирует при следующих условиях:

υп = 80 °C

υо = 65 °C

υв = 18 °C

Способ установки: под подоконником с решёткой.

РАСЧЁТ

Температурная разница для температур рабочего процесса

Δυ = [(υп + υо)/2] – υв = [(80 + 65)/2] – 18 = 54,5 °C

Температурный фактор

f1 = (Δυ / Δυ · n)n = (54,5 / 60)1,31 = 0,88

Фактор установки

F2 = (100 – u) / 100 = (100 – 15) / 100 = 0,85

Мощность радиатора

Q = Qn · f1 · f2 = 1630 · 0,88 · 0,85 = 1219,24 Вт

Тепловая мощность радиаторной секции в данных условиях рабочего процесса для Orion 500/80

q = Q/10 = 108,4 Вт/секц.

РАЗМЕРЫ РАДИАТОРА ORION

Рис. 5

РАЗМЕРЫ РАДИАТОРА ORION PLUS

Рис. 6

АКСЕССУАРЫ

Переходная муфта 1” х 1/2” Заглушка 1’’ Кронштейн для радиатора Orion Опора KSK Дистанционирующее устройство Опора LP Прокладка Ниппель 1”
